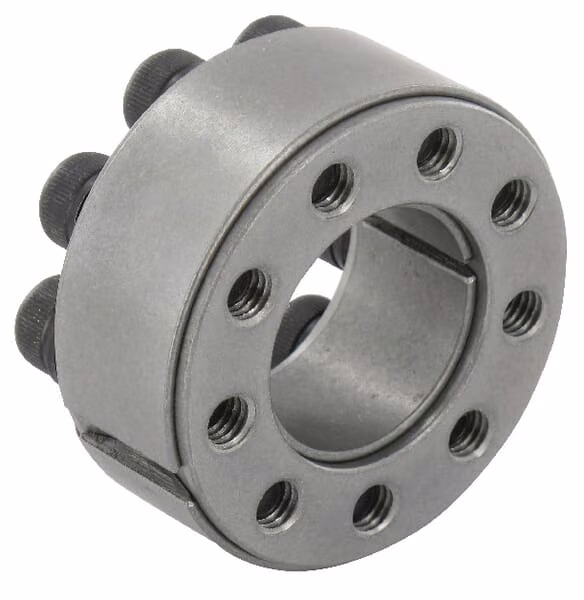

Замикаючий вузол

Name: Замикаючий вузол
Brand: Ringfeder
SKU: RFN701220X47

Бренд: · Артикул: RFN701220X47

Варіанти

13 варіантів

20 22 25 30 32 35 40 45 55 60 70 80 90

Ціна за запитом

Надішліть запит — менеджер підтвердить ціну, наявність і терміни.

Відповідь ~2 год у робочий час · рахунок з ПДВ

або напишіть нам

Швидка доставка по Україні

Повернення товару 14 днів

Оплата за рахунком з ПДВ

Підбір аналогів менеджером

Порівняння варіантів

13 варіантів

Варіант	D1	T (Передаваемый крутящий момент при заданных ТА)	T макс. (Максимальный передаваемый крутящий момент)	pW (Давление на вал при заданных TA)	Минимальный обязательный внешний диаметр ступицы при Rp0,2=200 Н/мм²	F ось (Трансмиссивная осевая сила)	Минимальный обязательный внешний диаметр ступицы при Rp0,2=400 Н/мм²	Минимальный обязательный внешний диаметр ступицы при Rp0,2=300 Н/мм²
RFN701220X47RingfederЦей варіант	20 mm	321 N·m	374 N·m	251 N/mm²	67 mm	32 kN	56 mm	59 mm
RFN701222X47Ringfeder	22 mm	351 N·m	410 N·m	227 N/mm²	66 mm	32 kN	56 mm	59 mm
RFN701230X55Ringfeder	30 mm	529 N·m	630 N·m	183 N/mm²	76 mm	35 kN	65 mm	68 mm
RFN701232X60Ringfeder	32 mm	749 N·m	900 N·m	228 N/mm²	89 mm	47 kN	73 mm	78 mm
RFN701240X65Ringfeder	40 mm	1154 N·m	1400 N·m	225 N/mm²	102 mm	58 kN	81 mm	87 mm
RFN701255X85Ringfeder	55 mm	2656 N·m	3300 N·m	233 N/mm²	140 mm	97 kN	108 mm	117 mm
RFN701225X50Ringfeder	25 mm	446 N·m	520 N·m	223 N/mm²	72 mm	36 kN	60 mm	64 mm
RFN701245X75Ringfeder	45 mm	1886 N·m	2300 N·m	247 N/mm²	122 mm	84 kN	95 mm	103 mm
RFN701260X90Ringfeder	60 mm	2881 N·m	3600 N·m	212 N/mm²	143 mm	96 kN	113 mm	122 mm
RFN701270X110Ringfeder	70 mm	5432 N·m	6700 N·m	245 N/mm²	184 mm	155 kN	141 mm	153 mm
RFN701290X130Ringfeder	90 mm	7857 N·m	9900 N·m	214 N/mm²	211 mm	175 kN	164 mm	177 mm
RFN701235X60Ringfeder	35 mm	815 N·m	980 N·m	208 N/mm²	89 mm	47 kN	73 mm	78 mm
RFN701280X120Ringfeder	80 mm	6156 N·m	7700 N·m	213 N/mm²	190 mm	154 kN	150 mm	162 mm

Показано характеристики, що відрізняються між варіантами. Прокрутіть таблицю вбік, щоб побачити всі стовпці.

Характеристики

Артикул: RFN701220X47
Бренд: Ringfeder
Одиниця виміру: шт
D1: 20 mm
Довжина L1: 20 mm

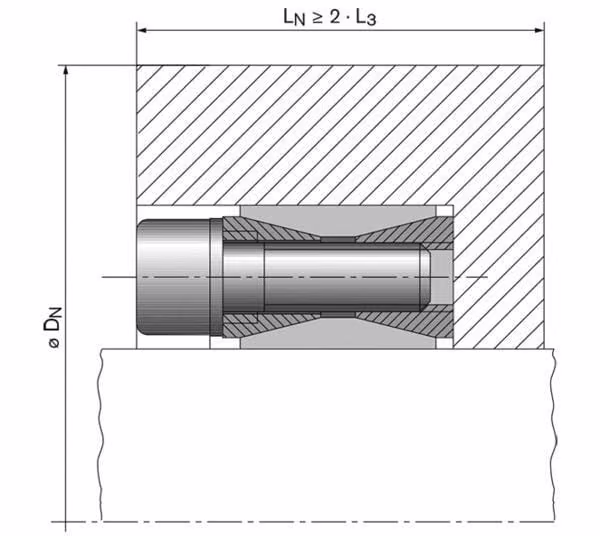

Довжина L3: 17 mm
Довжина: 27.5 mm
Dg (Зажимная резьба): M6 x 18
F ось (Трансмиссивная осевая сила): 32 kN
Минимальный обязательный внешний диаметр ступицы при Rp0,2=200 Н/мм²: 67 mm
Минимальный обязательный внешний диаметр ступицы при Rp0,2=400 Н/мм²: 56 mm
Минимальный обязательный внешний диаметр ступицы при Rp0,2=300 Н/мм²: 59 mm
TA (Контрящий момент): 17 N·m
T (Передаваемый крутящий момент при заданных ТА): 321 N·m
T макс. (Максимальный передаваемый крутящий момент): 374 N·m
pN (Давление на ступицу при заданных TA): 107 N/mm²
pW (Давление на вал при заданных TA): 251 N/mm²
Кількість болтів: 8
Зовнішній діаметр: 47 mm
Категорія: Підшипники та аксесуари трансмісії / Промислові приводи

Умови замовлення

Замовлення на «Замикаючий вузол» (Підшипники та аксесуари трансмісії / Промислові приводи) оформлюємо за запитом. Менеджер підтверджує актуальну ціну, наявність на складі та терміни поставки, а за потреби підбирає аналоги. Відповідаємо протягом ~2 годин у робочий час. Працюємо за безготівковим розрахунком — оплата за рахунком з ПДВ.
